Монтаж листом K-Flex углов 90 градусов
-
Для монтажа тепловой изоляции отвода в 90 градусов нужно измерить внутренний радиус.
-
Затем возьмите лист изоляции K-FLEX и, отступив от края на расстояние, равное толщине теплоизоляции, проведите две перпендикулярные линии.
-
Затем, разместив циркуль в точке пересечения этих линий, отметьте на каждой из них расстояние, равное внутреннему радиусу. Прочертите окружность.
-
Следующий шаг: измерьте длину окружности трубы при помощи полоски из материала K-FLEX.
-
Отложите половину этой длины от точек, по которым строилась первая окружность. Они станут основаниями для второй окружности с тем же центром, что и у первой.
-
Измерьте расстояние между внутренним и внешним радиусом.
-
Затем вычислите одну шестую полученного значения и отложите по внешнему радиусу это расстояние.
-
Соедините эти точки с точками пересечения внутреннего и внешнего радиусов.
Полученную фигуру вырежьте точно по выкройке. Затем изготовьте вторую деталь, используя первую в качестве лекала. -
Соедините детали друг с другом и нанесите клей K-FLEX на края наибольшего радиуса. Соедините детали, двигаясь по направлению от края к центру. Выверните готовое изделие.
-

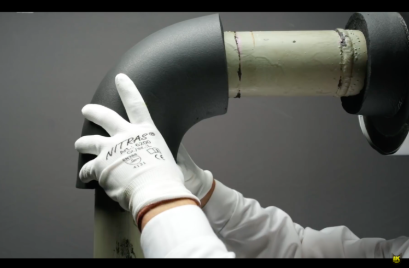

Нанесите клей K-FLEX на внутренние края получившегося изоляционного угла. Время отлипа составляет 2-3 минуты. Установите готовую деталь на отвод трубы. Склейте края внутреннего радиуса теплоизоляционного угла.
- Вы можете существенно ускорить установку теплоизоляционной конструкции, если воспользуетесь углами заводского исполнения.
- Для начала вам понадобится измерить диаметр изолируемой трубы и внутренний радиус. Затем зайдите на наш сайт в раздел «Аксессуары — Углы» и найдите в таблице угол подходящего вам типа и размера.
- Останется только нанести клей на края готовой детали, а после обернуть ею отвод трубы и совместить края от края к центру.
